NJet Portal 应用门户管理介绍

1. 应用门户简介

NJet 应用引擎是基于 Nginx 的面向互联网和云原生应用提供的运行时组态服务程序,作为底层引擎,NJet 实现了NGINX 云原生功能增强、安全加固和代码重构,利用动态加载机制可以实现不同的产品形态,如Web服务器、流媒体服务器、负载均衡、代理(Proxy)、应用中间件、API网关、消息队列等产品形态等等。

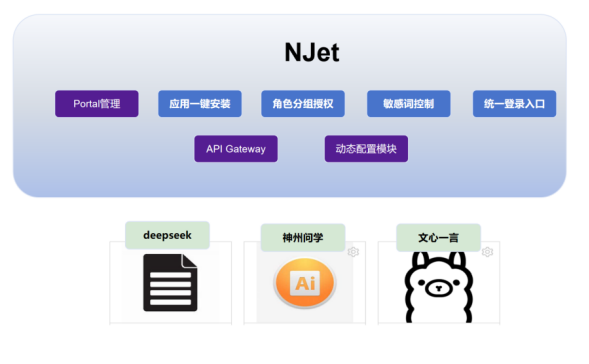

NJet使用现有的API Gateway及各动态配置模块提供的能力,实现了一个Portal管理模块。通过该模块,对外提供应用门户的功能,以此来简化应用的开发及部署过程。应用可以只专注于业务逻辑的实现,将通用的安装配置及权限认证功能统一交给NJet应用门户管理模块。逻辑架构如下图所示:


2. 应用部署流程

用户使用管理员账号登录Portal门户,上传应用,添加用户/组/角色,最后进行应用的授权。完成上述操作后,使用普通用户账号登录门户,即可使用应用。

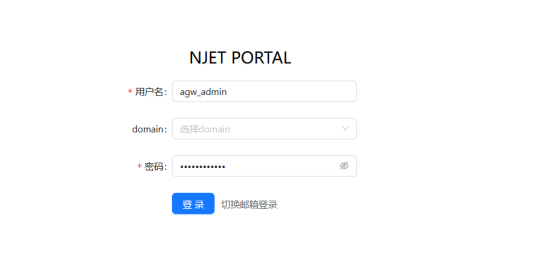

a. 管理员登录

在部署包含Portal 管理模块的环境上,使用api gateway的管理员账号登录后,将显示Portal 的管理界面,在该界面中可以进行应用的部署,及相关的授权。

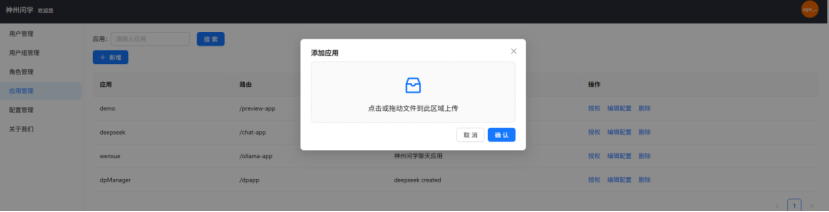

b. 上传应用

应用管理中点击“新增”,选择Portal 应用的相应npk 文件(应用的结构在后续章节进行说明)。点击确认后,Portal管理模块将自动创建应用需要的Location/Upstream, 由于使用了NJet的动态配置功能,所有的改动将实时生效,不需要重启或重加载NJet。

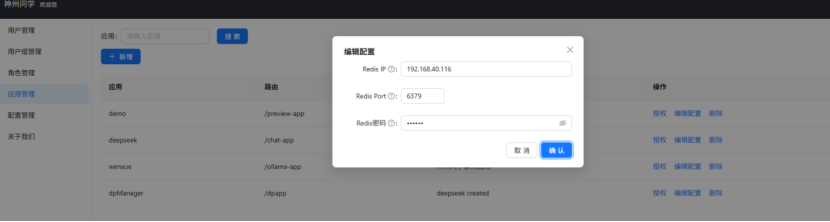

应用如果需要连接第三方组件,门户管理模块也提供了通用组件的配置能力。


c. 创建访问应用需要的用户/组/角色

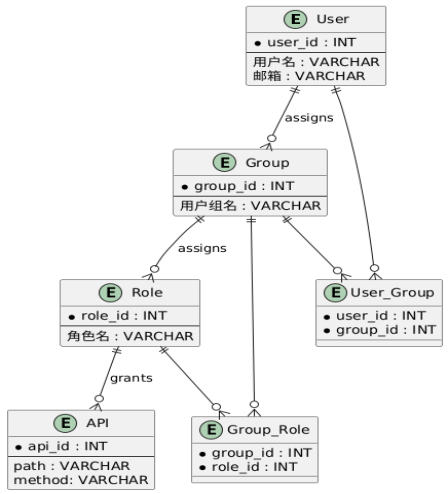

应用门户使用Api Gateway提供的授权能力,其模型是“用户->组->角色”的授权模型,一个用户可以归属于不同的用户组,一个用户组可以分配多个角色,API 授权将授权到角色上。

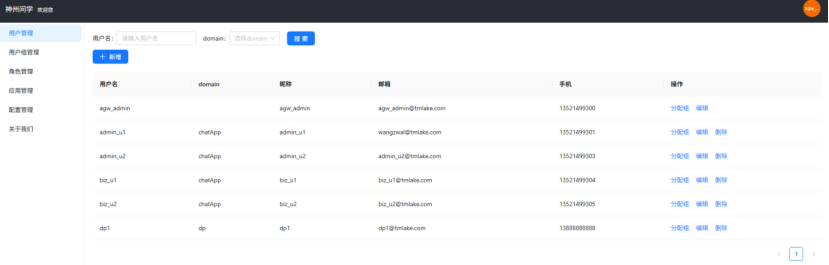

应用门户的 UI上可以对用户/组/角色及相互间的关系进行维护。


d. 对应用进行授权

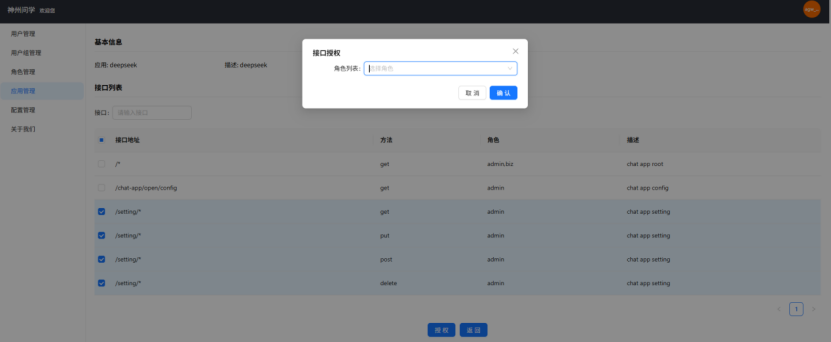

在应用管理中,选择应用授权,对应用不同的访问路径可以授予不同的角色。


e. 普通用户登录

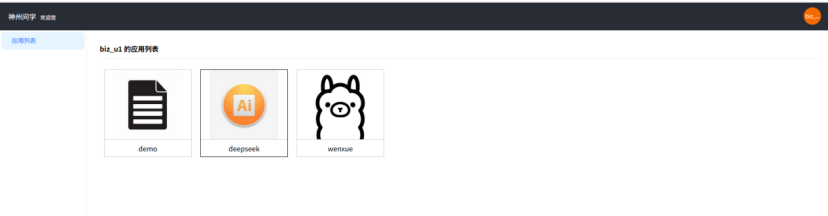

使用普通用户账号登录后,将显示应用一览页面,在改列表页面中点击对应的图标,将跳转至具体的应用中。


3. Portal 应用结构

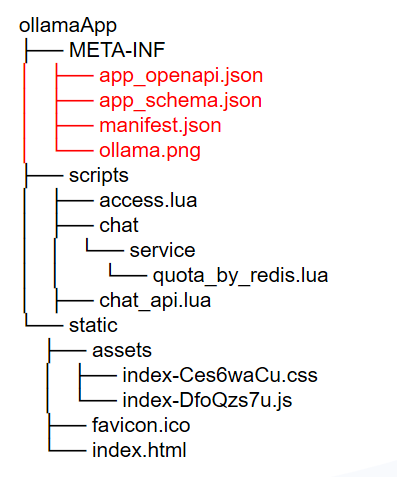

使用Portal 管理模块部署的应用,需要使用Portal模块可以识别的格式进行目录规划及应用打包,文件类型是npk (NJet Package)。 典型的目录结构如下图所示:


  • META-INF 目录
    manifest.json: 应用的基本信息,包括入口地址,配置地址,及location / upstream 信息。
    图标文件: jpg 或 jpg 格式的文件
    app_openapi.json: openapi 3.0 格式的文件,其中path 支持 通配符*, 例如 /setting/*
    app_schema.json: 应用需要的组件配置项 (可选,非必须)

  • scripts 目录
    应用使用的脚本

  • static 目录
    静态页面,资源文件,javascript 脚本, css

manifest.json 示例
该文件中定了入口地址(entry_point), 应用配置地址(cfg_url), 及应用需要的 location, upstream servers, \proxy_pass。Location 中可以直接配置属性("__access_control": “true” ) 来标识该访问地址需要使用门户提供的用户授权功能。

{
  "manifest_version": "1.0.0",
  "app": {
    "name": "ollamaApp",
    "version": "1.0.0",
    "arch": "x86_64",
    "description": "Ollma Chat application",
    "icon_file": "ollama.jpg",
    "api_file": "app_openapi.json"
  },
  "deployment": {
    "type": "location",
    "server_name": "",
    "entry_point": "/ollama-app/open/chat",
    "cfg_url": "/ollama-app/open/config",
    "locations": [
      {
        "path": "/ollama-app/conversation",
        "properties": {
          " content_by_lua_file": "${APP_PREFIX}/scripts/chat_api.lua"
        }
      },
      {
        "path": "/ollama-app/setting",
        "properties": {
          "__access_control": "true",
          " content_by_lua_file": "${APP_PREFIX}/scripts/chat_api.lua"
        }
      },
      {
        "path": "/ollama-app/chat",
        "properties": {
          "access_by_lua_file": "${APP_PREFIX}/scripts/access.lua",
           "proxy_set_header": [
            "Host 192.168.0.206",
            "Origin http://192.168.0.206"
          ],
          "proxy_pass": {
            "schema": "http",
            "servers": [
              {"server":"192.168.40.206:11434"}
            ],
            "url": "/api/chat"
          }
        }
      },
      {
        "path": "/ollama-app",
        "properties": {
          "__access_control": "true",
          "alias": "${APP_PREFIX}/static/",
          "try_files": "$uri $uri/ /ollama-app/index.html"
        }
      }
    ]
  }
}


app_schema.json 示例
应用需要连接第三方组件时,组件的配置通过json文件描述配置项,门户管理模块将根据json内容动态生成配置页面。该配置使用 formily (阿里巴巴表单框架 https://formilyjs.org/)定义的格式。 以下示例文件为连接redis 组件时需提供的json文件。

{
    "redis_host": {
        "type": "string",
        "x-component": "Input",
        "x-component-props": {
            "placeholder": "请输入ip地址"
        },
        "x-decorator": "Form.Item",
        "x-decorator-props": {
            "label": "Redis IP",
            "tooltip": "请输入ip地址"
        }
    },
    "redis_port": {
        "type": "number",
        "x-component": "InputNumber",
        "x-component-props": {
            "placeholder": "请输入端口号",
            "min": 0,
            "max": 65535
        },
        "x-decorator": "Form.Item",
        "x-decorator-props": {
            "label": "Redis Port",
            "tooltip": "请输入端口号"
        }
    },
    "redis_password": {
        "type": "string",
        "x-component": "Input.Password",
        "x-component-props": {
            "placeholder": "请输入 密码"
        },
        "x-decorator": "Form.Item",
        "x-decorator-props": {
            "label": "Redis密码",
            "tooltip": "请输入密码"
        }
    }
}



4. Demo 应用完整实例

a. 通过ftp 获取到 demo 应用包

地址: ftp.tmlake.com
目录: /OpenNjet/Software/v3.2.2-portal
文件: demo_app_1.0.2.npk

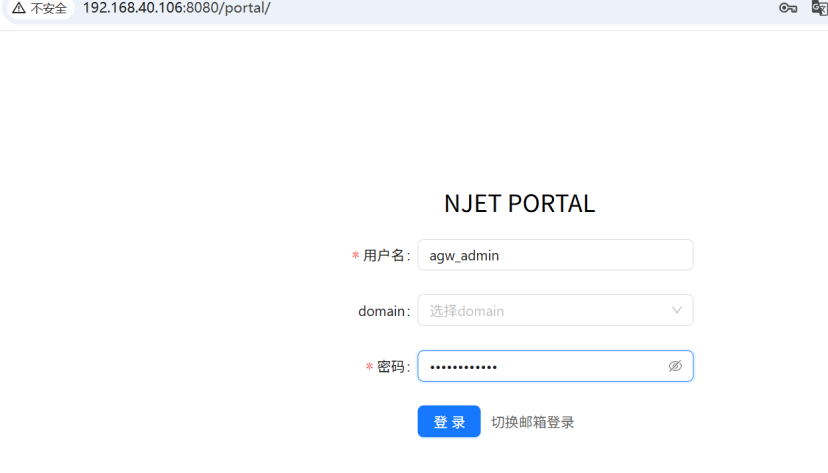

b. 使用默认管理员账号 agw_admin /****** 登录 /portal


c. 添加demo应用

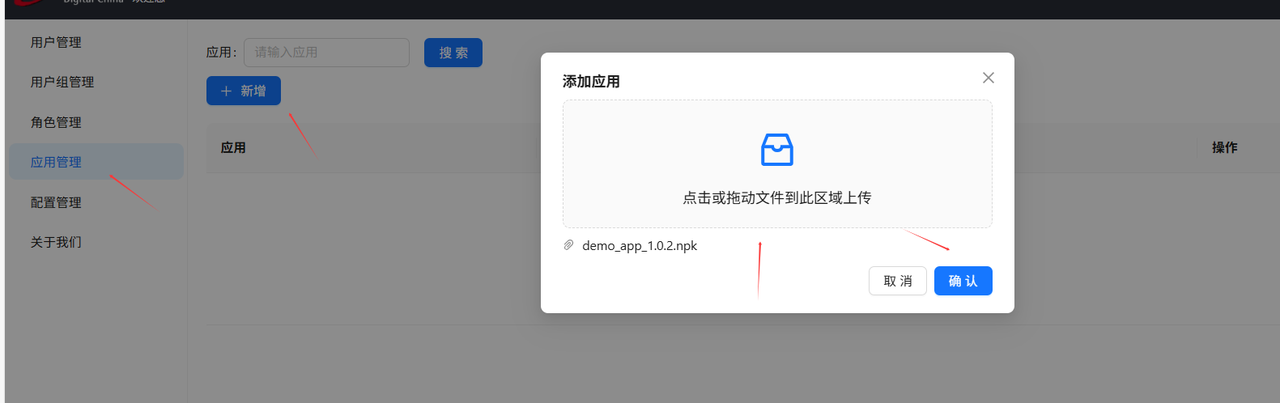

在应用管理中,选择新增,添加获取的 demo_app_1.0.2.npk, 并点击确认

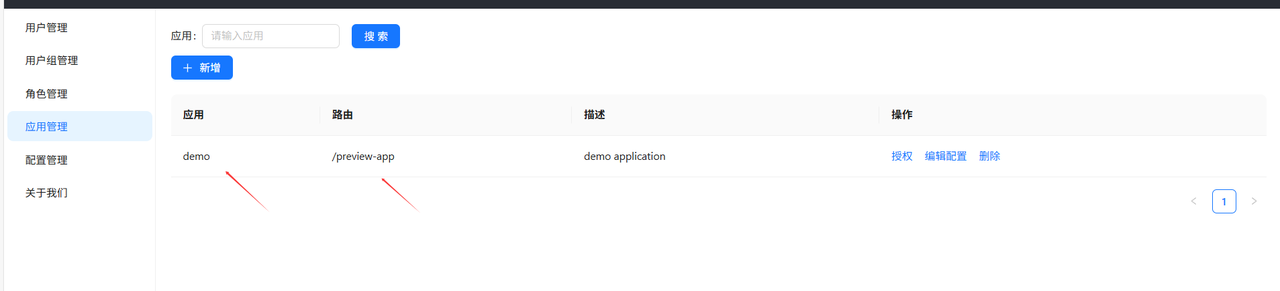

成功后,应用管理页面将出现 demo 应用的条目 img

d. 为用户添加用户/组/角色

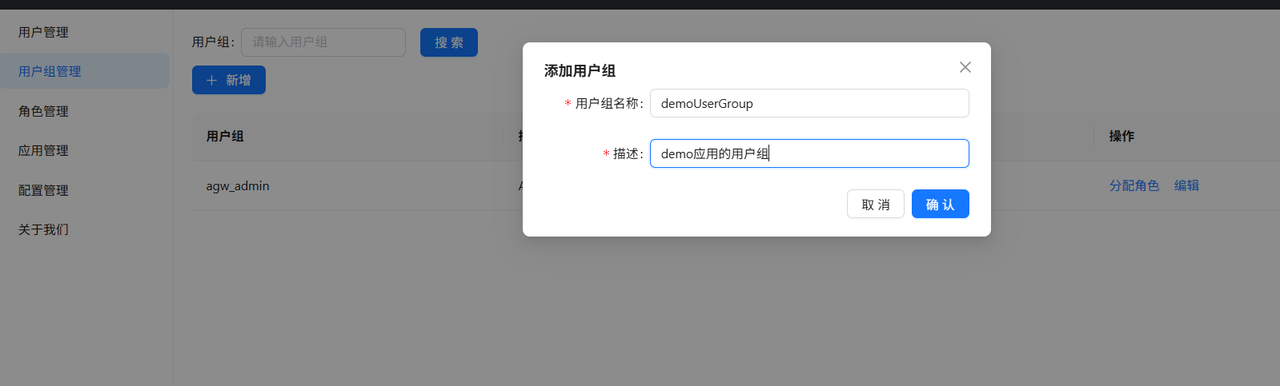

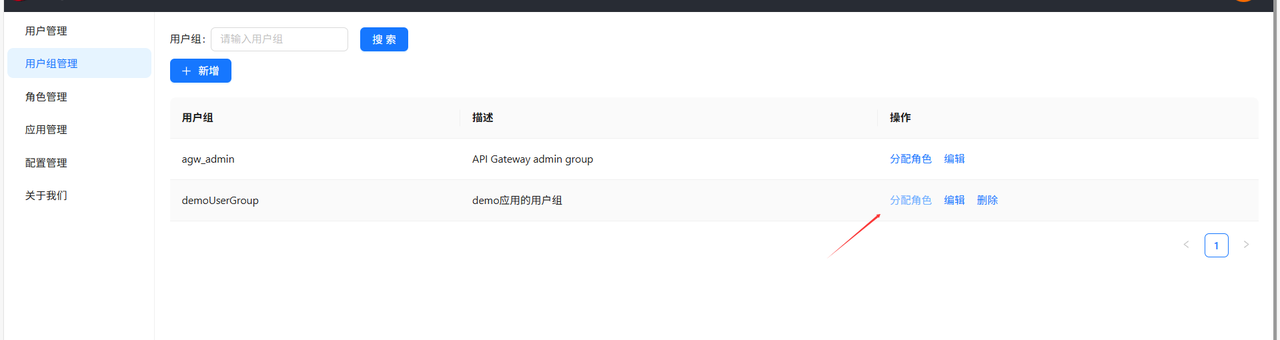

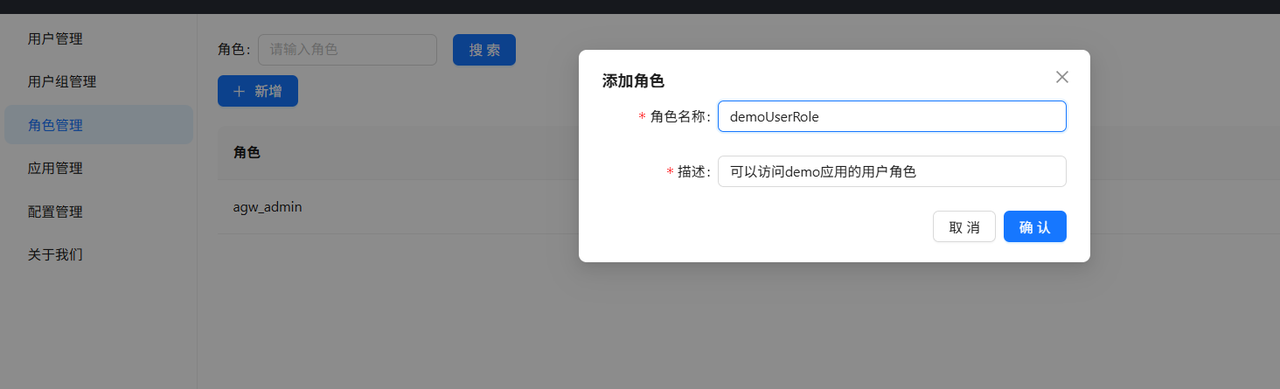

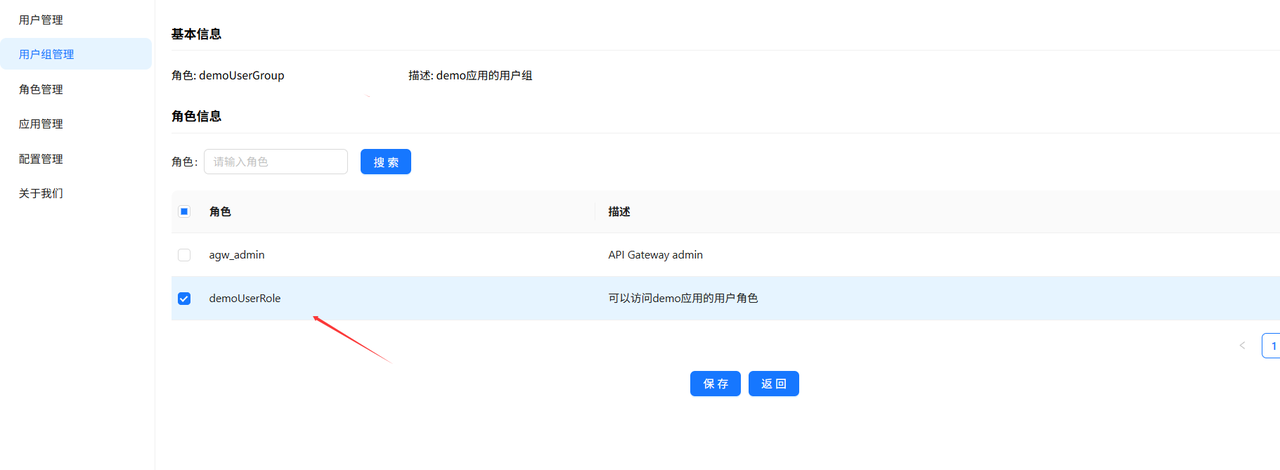

添加一个demo用户角色 img 添加一个demo用户组 img 为这个组分配角色 img

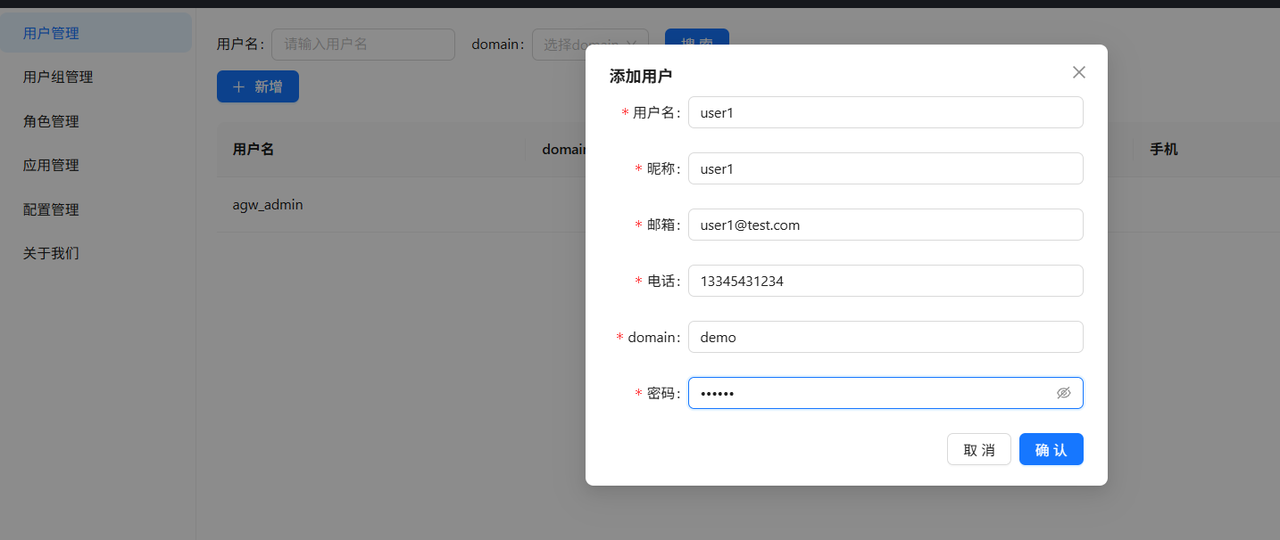

添加一个 user1 用户,并指定 domain 为 “demo”

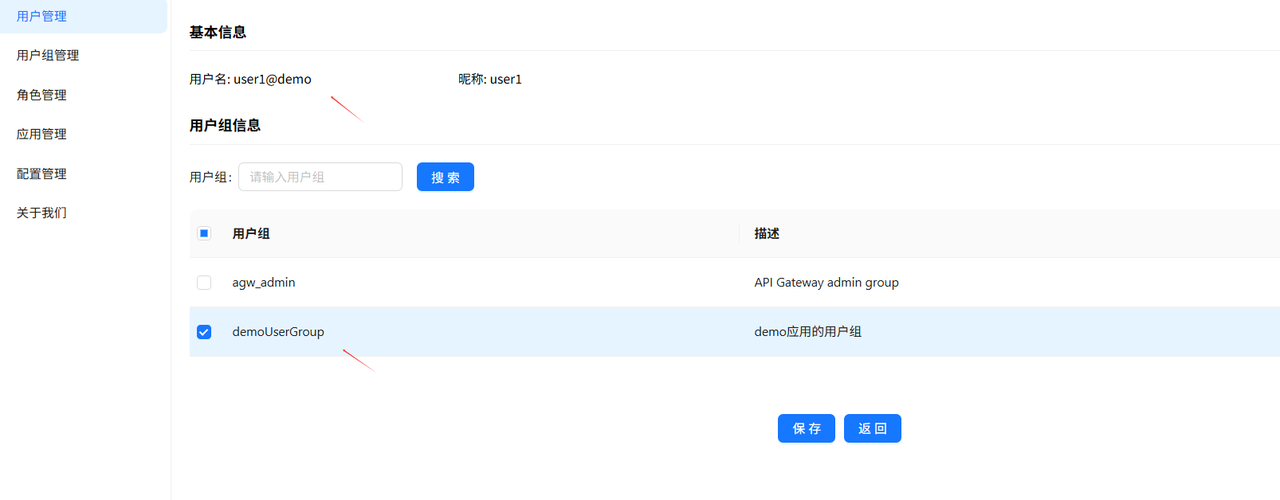

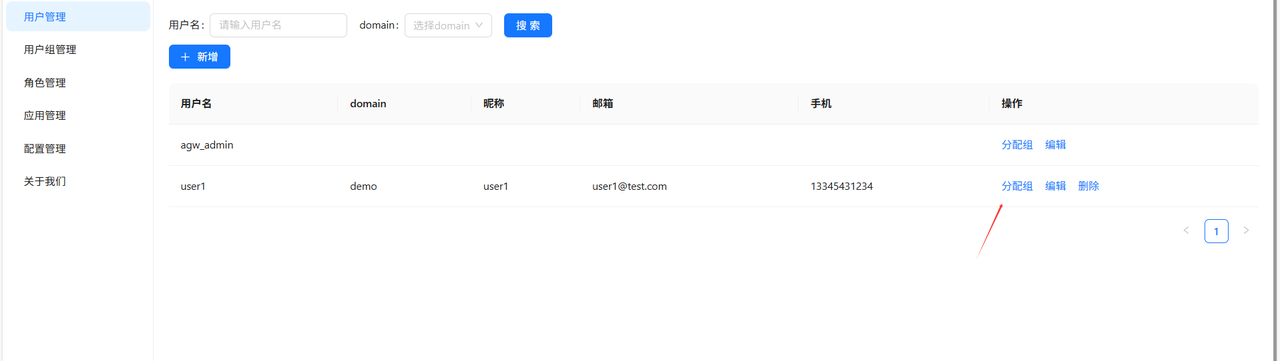

为这个用户分配组

img img

e. 编辑应用的授权

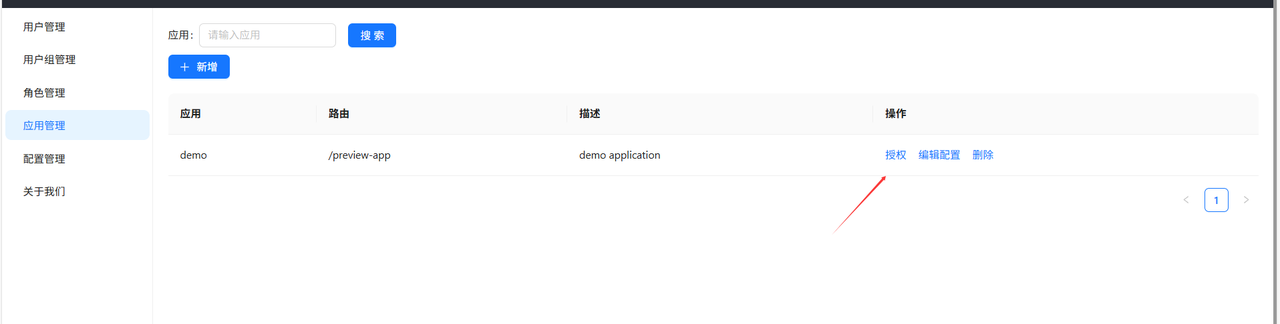

在应用管理列表中点击 demo 的授权

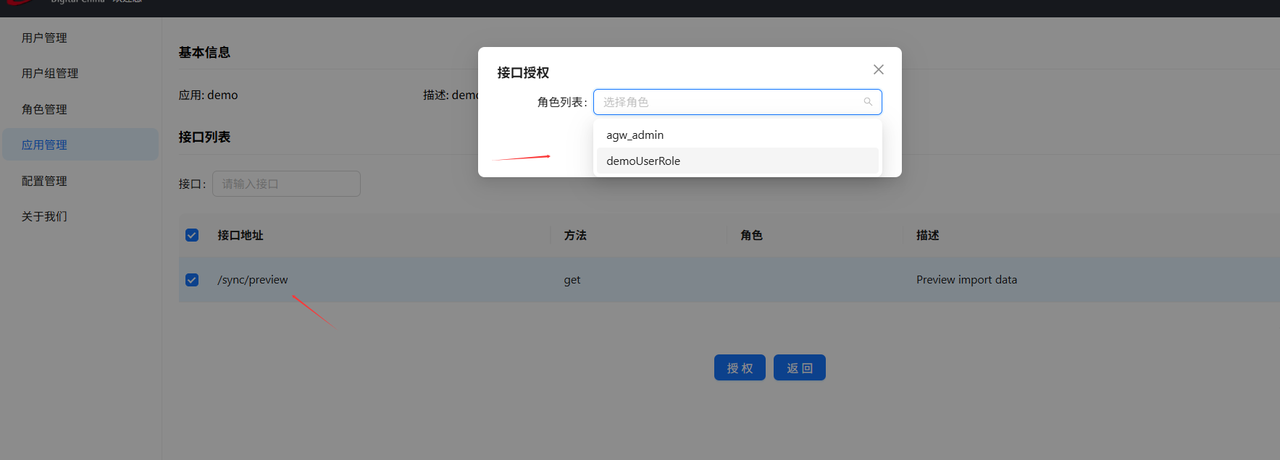

该应用只有一个访问地址,选择后点击授权,在弹出的窗口下拉框中选择"demoUserRole" img

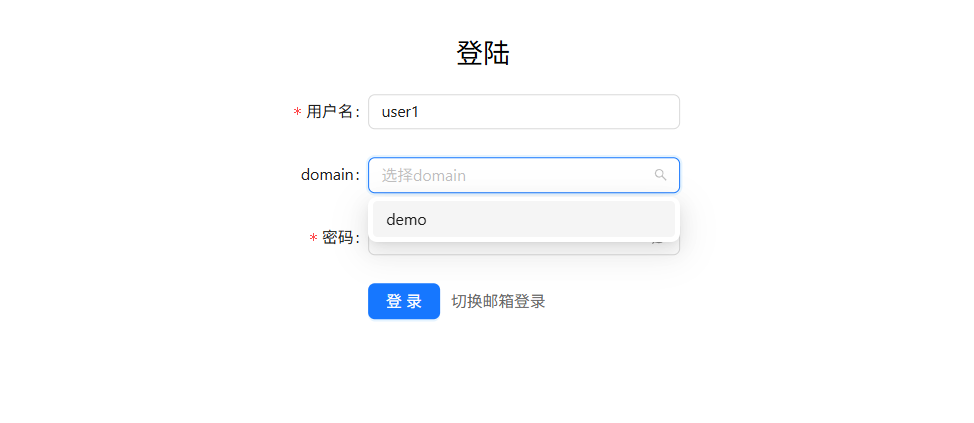

f. 使用刚创建的普通用户账号登录 /portal

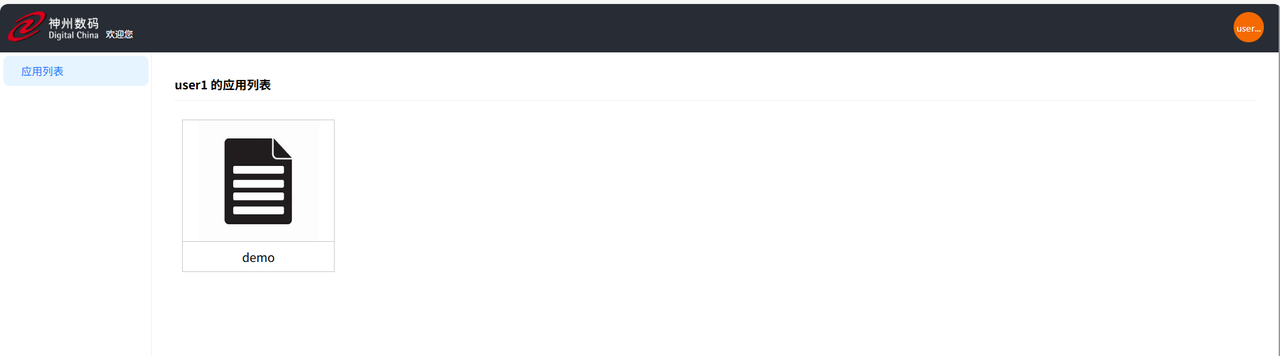

应用列表中显示出我们刚刚部署的demo 应用


点击应用图标后,跳转到应用的页面

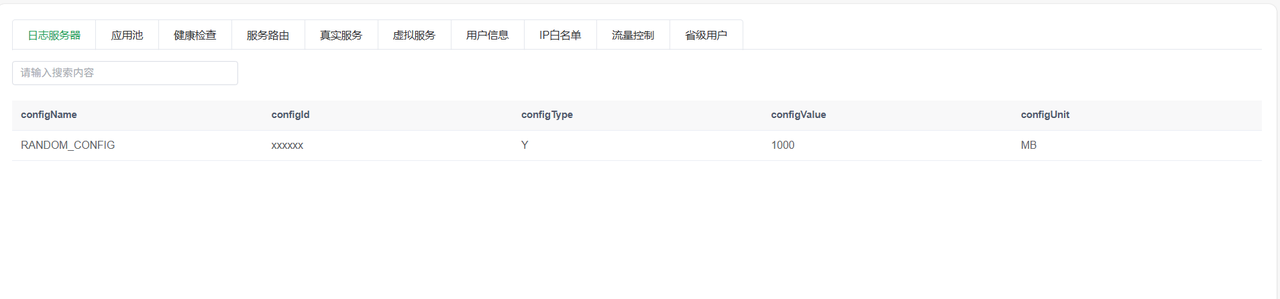

该demo应用只是简单的一些页面Tab, 展示的也只是一些测试数据

5. 后续改进

目前部署的应用有新版本需要升级时,需要在应用管理中删除应用后,重新上传。后续将继续优化门户管理模块,提供应用的版本管理及回滚功能。

6. 参考

a. 使用到的API

API Gateway: 用户/组/权限的增删改查,api group 创建,oas3.0 格式文档导入,应用部署接口
https://gitee.com/njet-rd/njet/blob/master/doc/swagger/helper_api_gateway.yaml
动态Location API: 动态添加及删除Location
https://gitee.com/njet-rd/njet/blob/master/doc/swagger/helper_dy_loc.yaml
动态Upstream API: 动态添加及删除 Upsteam
https://gitee.com/njet-rd/njet/blob/master/doc/swagger/helper_dyn_http_ups.yaml\

b. Demo 应用包的下载

地址: ftp.tmlake.com \
目录: /OpenNjet/Software/v3.2.2-portal
文件: demo_app_1.0.2.npk

c. NJet版本及Portal 获取及安装

NJet 版本需要 > 3.2.2
Portal 门户管理模块获取:
地址: ftp.tmlake.com

目录: /OpenNjet/Software/v3.2.2-portal/
文件: portal_1.0.2.npk , ssh_remote_mod.so
Portal 门户管理模块安装:
修改配置 /usr/local/njet/conf/njet.conf

worker_processes auto;

cluster_name njet;
node_name node1;

error_log logs/error.log error;

helper ctrl modules/njt_helper_ctrl_module.so conf/njet_ctrl.conf;
helper broker modules/njt_helper_broker_module.so;

load_module modules/njt_agent_dynlog_module.so;
load_module modules/njt_dyn_ssl_module.so;
load_module modules/njt_http_vtsc_module.so;
load_module modules/njt_http_location_module.so;
load_module modules/njt_http_lua_module.so;
load_module modules/njt_http_dyn_upstream_module.so;
load_module modules/njt_http_dyn_server_module.so;
load_module modules/njt_http_token_sync_module.so;
load_module modules/njt_http_upstream_member_module.so;
load_module modules/njt_http_dyn_lua_module.so;

events {
    worker_connections  1024;
}

shared_slab_pool_size  100m;
http {
    token_sync zone=token:4M sync_time=5s clean_time=10s;
    dyn_kv_conf conf/iot-work.conf;
    include mime.types;
    access_log off;
    vhost_traffic_status_zone;

    lua_package_path "$prefix/lualib/lib/?.lua;$prefix/modules/?.lua;$prefix/apps/?.lua;;";
    lua_package_cpath "$prefix/lualib/clib/?.so;;";
    init_by_lua_block {
        local _=require("lor.index")
        local _=require("lsqlite3complete")
    }
    server {
        listen       8080;
        error_page 401 =302 /portal;
        client_max_body_size 1000m;
        location / {
           root html;
        }
        location /icons/ {
            alias /usr/local/njet/apps/__icons/;
            try_files $uri =404;
       }
    }
}


load_module modules/njt_http_sendmsg_module.so;
load_module modules/njt_ctrl_config_api_module.so;
load_module modules/njt_helper_health_check_module.so;
load_module modules/njt_http_upstream_api_module.so;
load_module modules/njt_http_location_api_module.so;
load_module modules/njt_doc_module.so;
load_module modules/njt_http_vtsd_module.so;
load_module modules/njt_http_lua_module.so;
load_module modules/njt_http_dyn_upstream_module.so;
load_module modules/njt_http_dyn_upstream_api_module.so;
load_module modules/njt_http_dyn_server_api_module.so;
load_module modules/njt_http_upload_module.so;

error_log logs/error_ctrl.log error;

events {
    worker_connections  1024;
}

http {
    dyn_kv_conf conf/ctrl_kv.conf;
    lua_package_path "$prefix/lualib/lib/?.lua;$prefix/modules/?.lua;;";
    lua_package_cpath "$prefix/lualib/clib/?.so;;";
    init_by_lua_block {
        local _=require("lor.index")
        local _=require("lsqlite3complete")
    }
    include mime.types;
    access_log off;
    server {
        client_max_body_size 1000m;
        listen       8081;

        location / {
            return 200 "njet control panel\n";
        }

        location /api {
            dyn_module_api;
        }

        location /doc {
            doc_api;
        }

        location /metrics {
            vhost_traffic_status_display;
            vhost_traffic_status_display_format html;
        }

        location /api_gateway {
           access_by_lua_block {
              local ac=require("api_gateway.access.control")
              local access=ac.new("/api_gateway")
              access:check()
           }
           content_by_lua_block {
              local api_gateway=require("api_gateway")
              api_gateway.main()
           }
        }
    }
}


拷贝 ssh_remote_mod.so

sudo cp ssh_remote_mod.so /usr/local/njet/lualib/clib/

重启 njet

sudo systemctl stop njet
sudo systemctl start njet


将下载后的 portal_1.0.2.npk 文件上传到 njet 主机上,并且主机上安装 curl 及 jq 命令行工具

NJET_SITE="http://localhost:8081"

PORTAL_FILE=$(curl -k -s -F "file=@portal_1.0.2.npk"  "$NJET_SITE/api/v1/upload" |jq -r '.file')

TOKEN=$(curl -k -X POST -d '{"login_data":{"username": "agw_admin", "password": "********"}}' -s "$NJET_SITE/api_gateway/auth/login" | jq -r '.token')

curl -X 'POST' \
  "$NJET_SITE/api_gateway/deploy/app" \
  -H "Authorization: Bearer $TOKEN" \
  -H "Content-Type: application/json" \
  -d "{\"uploaded_file\": \"$PORTAL_FILE\"}"
